SRZ125Z客車車廂并8種涂裝車輛

以SRZ125Z客車車廂為原型的雙層客車車輛發布，這之中包含了9種涂裝。

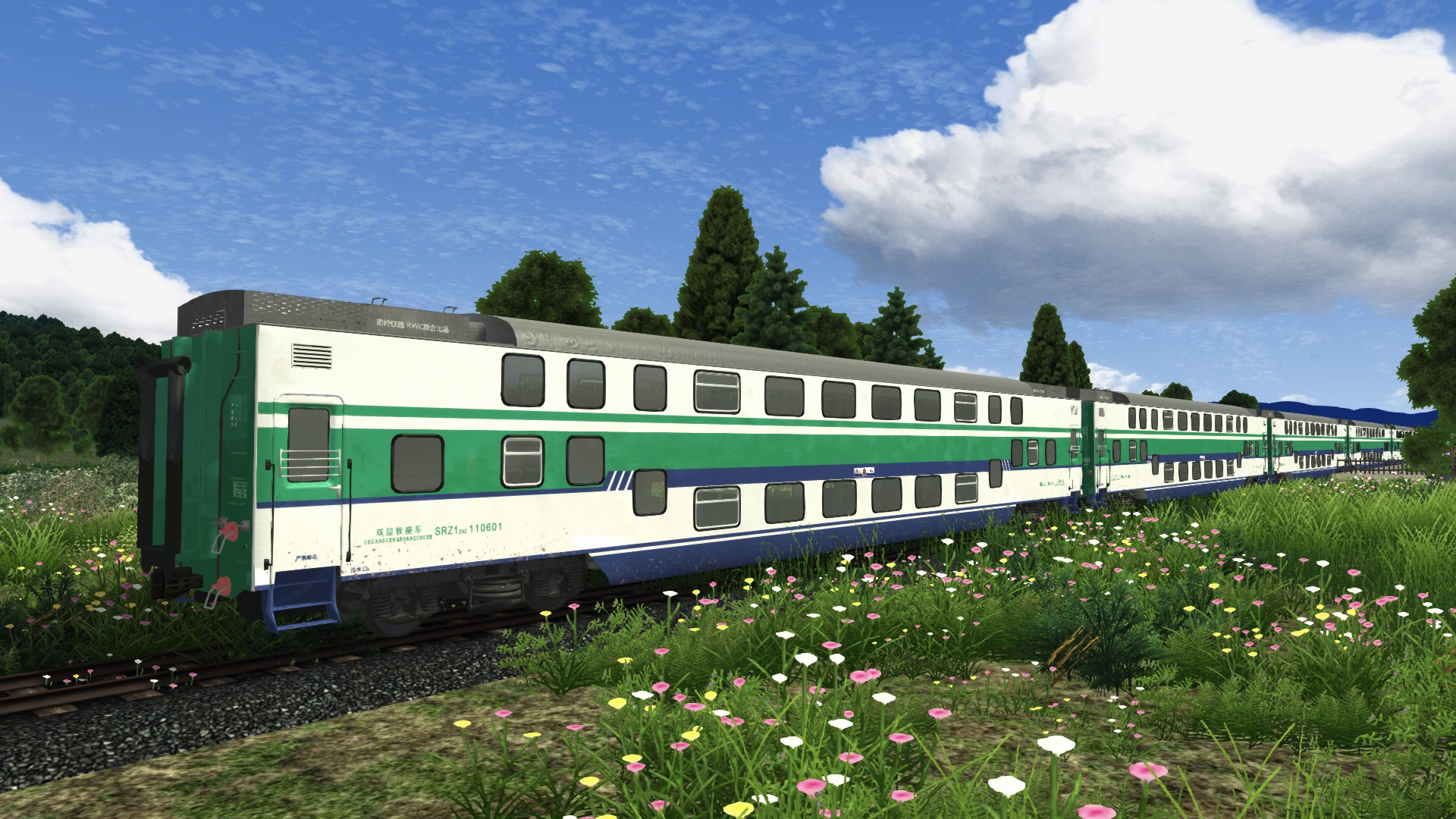

0.廣鐵SRZ125Z

1.健康快車：

2.石秦特快SRZ225Z：

3.上局合段湖藍SRZ25K：

4.金輪號SRZ25DT：

5.西局西段SYZ25K( 寶雞-重慶K1001/2/3/4 )：

6.麗江號SYZ25（現實中只有SYW和SRW）：

7.廣鐵T8301版SYZ25B：

8.刷綠版SRZ25K:

贈品：豬大腸的小電車，有駕駛室視角




簡約內飾

具體請到 RWC云平臺 查看詳情

青春雙層套裝

包含SRZ125Z共9個獨立涂裝車。

制作團隊：

項目負責：ZDC；

模型制作：豬小腸；

貼圖、導入：MCD-12;

測試：MCD-12、ZDC、旗艦站-站長、旗艦站-亞瑟。

以下以中國鐵路丹霞號25Z型軟席一等座雙層客車為例：

所屬集團：廣鐵集團

構造速度：180Km/h

運用速度：160Km/h，2008年8月31日降標140Km/h

涂裝類型：廣深綠色雙層

編組類型：SRZ25Z

動畫：停站開門、獨立內飾、獨特的運行音效。

車輛介紹：SRZ125Z型準高速一等雙層軟座客車，是南京浦鎮車輛廠為廣深準高速鐵路研發的我國第一款準高速雙層客車，最高運行速度160km/h，定員為108人，車輛全長25500mm，寬3104mm，高4750mm，車底下表面距離軌面高度250mm。上層客室凈空2020mm，下層客室凈空2030mm。車廂兩端為中層，設置有客車門，中間區域為上下兩層。一位端設有通過臺、配電室、電茶爐室、乘務員室和貯藏室，二位端設有通過臺、兩個廁所、洗面室和衛生潔具柜，中部上、下層為客室。上層座椅采用2+2式面對面布局，樓梯口各為兩個單人座位。下層均為2+2式面對面布局座椅。中層兩端各設有一對2人座椅。上下客室均采用了整體獨立燈罩燈帶，并設置行李架，車內兩端裝有信息屏。

客車車體為魚腹形無中梁整體承載薄壁簡形結構，裝用了少磨耗、低噪音的橡膠風擋。采用了15號高強度車鉤、G1型大容量緩沖器。同時通過采取了各種減重措施，比普通雙層客車減重約3t。車底架鋼結構由原來的波紋地板加包板的夾心結構改為框架板式結構，避免了易積水、腐蝕的問題，提高了車輛壽命。

客車內部為少木或無木結構, 廣泛采用聚醋玻璃鋼、噴塑鋁板、鋁型材等材料，減輕客車自重,且提高了客車的防火安全性能。車端頂部裝有2臺40kW的集中單元式空調機組�？照{(diào)為冷暖空調，并采用大風道通風。在中層總送風道內設上、下層風量分配閥，可調節上下兩層的風量分配�；仫L(fēng)口設在車兩端中層頂板上。

車廂兩端車頂各設一個不銹鋼上水箱，水箱總?cè)萘?00L。車廂一位端電茶爐室內裝有自動控制電茶爐和小洗池，二位端設兩個廁所和一個洗面室，廁所分設蹲式和坐式不銹鋼便器，采用水封式，有效地阻止高速行駛時車外噪聲和灰塵進入車內。

客車采用209HS型轉向架，該轉向架是在209PK型轉向架基礎上改進設計而成的，最高速度160km/h，最高試驗速度212.6km/h。主要特點有：軸箱定位改為無磨耗的III型橡膠堆定位器，吊桿加長。采用無磨耗的碗形橡膠堆關節，采用旁承支重。同時還采取了取消空氣彈簧阻尼孔、加裝二系垂向減振器、減小一系軸箱彈簧剛度、加裝一系垂同減振器以及增加軸箱彈簧墊的柔性等措施。起到抑制輪對的蛇行運動，降低車輛的自振頻率, 減少轉同架與車體的振動耦合的作用。

客車裝有兩套104型自動電空制動機，以及MGS1.20型防滑器，列車在160km/h時的緊急制動距離小于1400m。2008年8月31日起，SRZ125Z客車最高速度改為140km/h。

客車采用發電車集中供電，采用交流三相四線制，兩路供電，供電電壓AC380V/220V、50Hz。線路分兩路主干線貫穿全車。主干線放置于車體兩側的鋼制線槽內。車內各干線均安裝在車頂?shù)匿X型材線槽內。
